Régulation groupe froid : pilotage avancé et supervision

Régulateurs et capteurs : les fondations

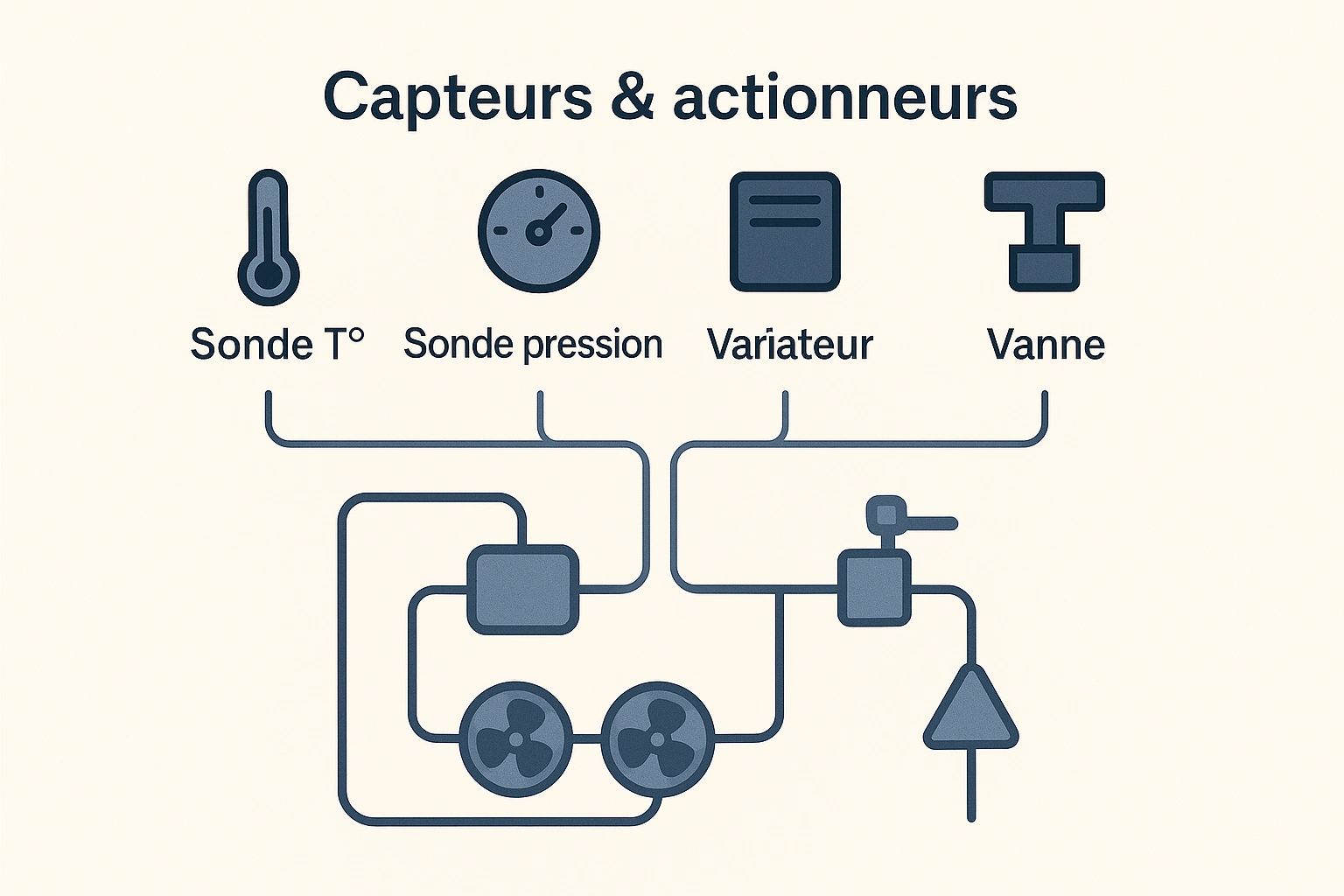

Une régulation efficace repose sur trois piliers : les capteurs qui mesurent, les régulateurs qui traitent l'information et les actionneurs qui agissent (variateurs, vannes, compresseurs).

Capteurs indispensables

• Capteur de pression HP (haute pression) : mesure la pression de condensation
• Capteur de pression BP (basse pression) : mesure la pression d'évaporation
• Sondes de température : ambiance, condenseur, évaporateur, eau glacée/glycolée
• Débitmètre : mesure le débit de fluide caloporteur (eau glacée)
• Compteur électrique : mesure la consommation du groupe froid

Régulateurs modernes

Les régulateurs modernes sont programmables et permettent d'implémenter des lois de régulation complexes pour optimiser le fonctionnement du groupe froid. Ils communiquent avec la GTB/GTC.

Lois de pilotage : HP/BP flottante, modulation

Les lois de pilotage définissent comment le régulateur ajuste les paramètres du groupe froid en fonction des conditions (température extérieure, charge thermique, etc.).

Loi HP flottante

Exemple de loi linéaire :

• T ext = 0°C → Pression HP = 10 bar
• T ext = 25°C → Pression HP = 15 bar
• T ext = 35°C → Pression HP = 18 bar

La régulation interpole entre ces points pour ajuster la vitesse des ventilateurs du condenseur. Pour les groupes CO₂ transcritique, la loi contrôle la pression de gas cooling (et non de condensation) : les plages de pression sont différentes (60–90 bar) et nécessitent une paramétrisation spécifique au R744.

Loi BP flottante

Exemple pour chambre froide :

• T ambiance = -20°C (consigne atteinte) → Pression BP = 2 bar
• T ambiance = -18°C (charge thermique) → Pression BP = 2,5 bar

La régulation ajuste la vanne de détente électronique (EEV) pour maintenir la surchauffe constante et optimiser la pression d'évaporation.

Modulation de puissance

• Variateurs de vitesse : compresseurs, ventilateurs, pompes adaptent leur vitesse à la charge
• Démarrage séquentiel : plusieurs compresseurs démarrent/s'arrêtent en cascade selon le besoin
• Arrêts courts : optimisation des cycles de dégivrage, arrêts nocturnes
• Pilotage ventilateurs/pompes : vitesse variable selon besoin

Supervision et GTB/GTC

La Gestion Technique du Bâtiment (GTB) ou Gestion Technique Centralisée (GTC) est un système informatique qui centralise le pilotage et le monitoring de l'ensemble des équipements techniques d'un bâtiment, y compris les groupes froids.

Fonctions de la supervision

• Visualisation temps réel : pressions, températures, consommations, états des équipements
• Historisation des données : courbes de tendance, comparaisons jour/semaine/mois
• Alertes et alarmes : SMS/email si dérive (pression anormale, température hors plage, consommation excessive)
• Pilotage à distance : ajustement des consignes, démarrage/arrêt, gestion des défauts
• Rapports automatiques : exports CSV, graphiques pour reportings CEE ou RSE

Prérequis CEE

La fiche CEE IND-UT-134 impose un système de mesurage permanent et de pilotage. La GTB répond parfaitement à ces exigences.

• Compteurs d'énergie électrique dédiés au groupe froid
• Régulation pilotée (HP/BP flottante, variateurs)
• Historisation des données sur au moins 12 mois

Références techniques utiles : cadre réglementaire BACS/GTB et bonnes pratiques ADEME de pilotage énergétique.

KPIs : COP, kWh, températures

Les indicateurs clés de performance (KPIs) permettent de suivre l'efficacité énergétique du groupe froid et de détecter les dérives. Pour une vue complète des pertes et leviers d'optimisation, consultez notre guide sur le rendement groupe froid.

KPI #1 : COP (Coefficient de Performance)

Le COP groupe froid mesure l'efficacité énergétique : plus il est élevé, moins le groupe consomme pour produire du froid.

• COP = Puissance frigorifique (kW) / Puissance électrique consommée (kW)
• Exemple : 100 kW froid produits pour 30 kW électriques → COP = 3,33
• Objectif : maintenir un COP élevé et stable

KPI #2 : Consommation spécifique (kWh/tonne froide)

Mesure la consommation électrique par unité de froid produite. Permet de comparer la performance entre différents groupes ou sur différentes périodes.

KPI #3 : Écarts de température

• ΔT condensation : température de condensation - température extérieure (doit être minimisé)
• ΔT évaporation : température ambiante - température d'évaporation (doit être optimisé)

Des écarts trop importants indiquent un problème (encrassement, sous-charge, etc.).

KPI #4 : Temps de fonctionnement

Heures de marche des compresseurs, cycles marche/arrêt. Permet de détecter les fonctionnements anormaux (cycles courts, fonctionnement continu en faible charge).

Alarmes et détection de dérives

La régulation moderne intègre des seuils d'alarme pour prévenir les dysfonctionnements et les dérives de performance.

Alarmes critiques

• Pression HP trop élevée : condenseur encrassé, manque de fluide, ventilateur en panne
• Pression BP trop basse : fuite de fluide, vanne EEV bloquée, manque de charge
• Température ambiance hors plage : groupe sous-dimensionné, problème d'isolation, porte ouverte
• Consommation anormale : compresseur défectueux, condenseur sale, fuite hydraulique

Maintenance prédictive

En analysant les tendances (pression HP qui monte progressivement, consommation qui augmente), la GTB permet d'anticiper les interventions :

• Nettoyage condenseur avant dégradation critique
• Recharge de fluide avant arrêt du groupe
• Remplacement filtres, lubrification pompes
