Récupération de chaleur sur groupe froid : principe et gains
Transformez la chaleur fatale de vos groupes froids en énergie gratuite pour l'ECS ou le chauffage. Une solution ultra-rentable avec une prise en charge possible jusqu'à 100% par les primes CEE.
Demandez votre étude gratuite
Nos experts vous recontactent sous 24h
Voir aussi le dossier IND-UT-116.
Quelle température peut-on récupérer, et pour quel usage
C'est la première question à trancher, avant toute étude de dimensionnement. Un projet de récupération ne se juge pas sur la quantité de chaleur disponible mais sur sa température : une puissance importante à 35 °C ne remplace pas une puissance modeste à 70 °C.
La chaleur rejetée par un groupe froid ne sort pas à une température unique. Elle se répartit sur trois zones successives du circuit, et chacune alimente des usages différents.
| Zone de prélèvement | Température disponible | Usages accessibles | Part de la chaleur rejetée |
|---|---|---|---|
| Désurchauffe des gaz de refoulement. | 70 à 110 °C selon le fluide et le taux de compression, jusqu'à 120 °C en CO₂ ou ammoniac. | Eau chaude sanitaire, process basse température, préchauffage de boucle. | 10 à 20 %. |
| Condensation. | Autour de 40 °C, et moins en fonctionnement flottant. | Boucle de chauffage basse température, préchauffage d'air neuf, dalle chauffante. | Le gros du flux. |
| Sous-refroidissement du liquide. | Proche de la température de condensation. | Marginal en récupération. | Faible. |
La lecture est immédiate. Si votre besoin est de l'eau chaude sanitaire à 60 °C, la récupération au condenseur ne suffira jamais en fonctionnement flottant : c'est la désurchauffe qu'il faut viser, quitte à récupérer moins d'énergie.
Trois usages classés par facilité de mise en œuvre
- Le préchauffage d'eau chaude sanitaire est le plus simple. Il accepte n'importe quelle température au-dessus de celle de l'eau de ville, entre 5 °C en hiver et 15 °C en été, et il ne demande qu'un ballon et un appoint.
- Le chauffage de locaux demande un niveau plus élevé et surtout une simultanéité : le besoin culmine en hiver, quand la production de froid faiblit. Il suppose presque toujours un stockage ou une pompe à chaleur de rehausse.
- Le process est le plus rentable quand il existe, parce qu'il consomme toute l'année et à heure fixe. C'est aussi le plus contraignant en température.
Une limite sanitaire encadre le premier cas. Un ballon d'eau chaude sanitaire maintenu sous 60 °C pendant une durée prolongée favorise le développement de la légionelle : la récupération se conçoit en préchauffage, avec un appoint qui assure la température finale, jamais en substitution complète.
La combinaison avec une régulation à haute pression flottante mérite un examen à part, les deux leviers agissant sur la même grandeur. Notre article HP flottante et récupération de chaleur traite cet arbitrage.

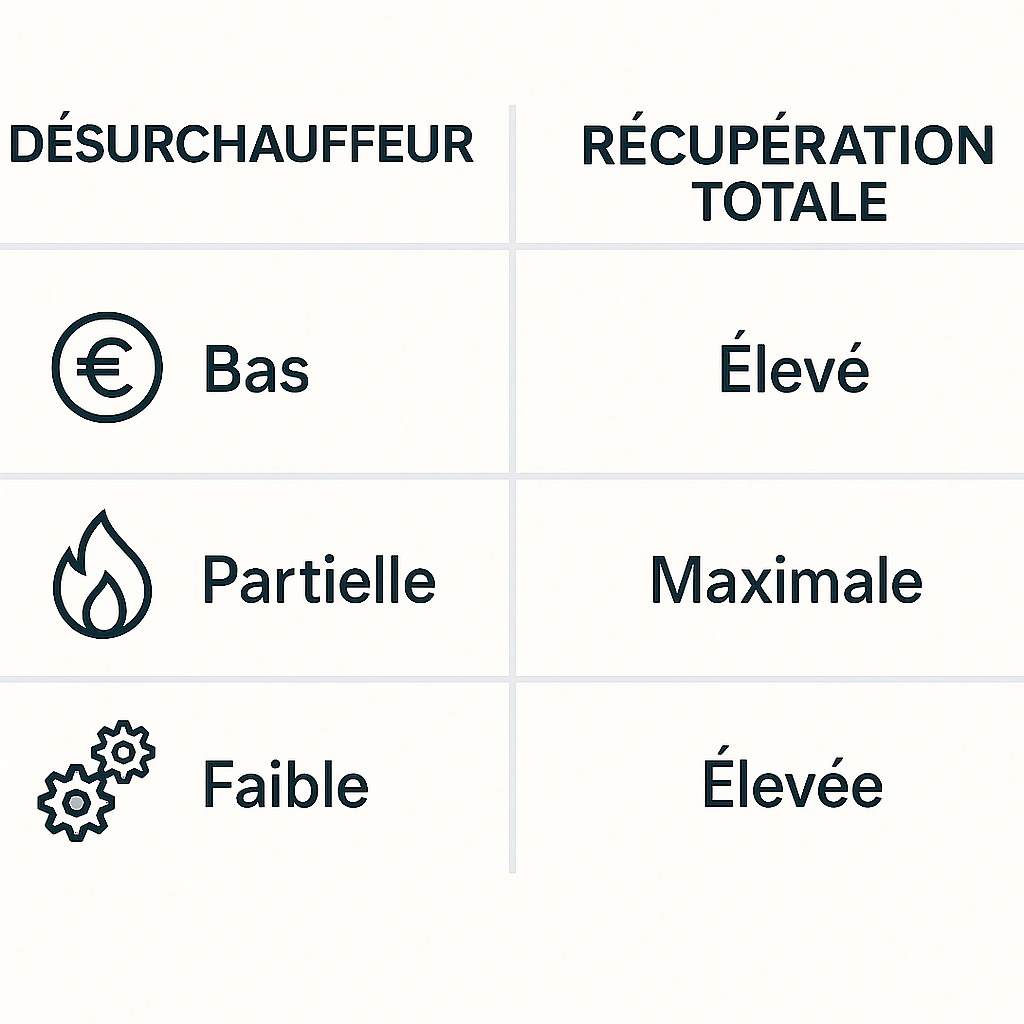

Désurchauffeur vs récupération totale : comparatif
Il existe deux approches pour récupérer la chaleur d'un groupe froid :
1. Désurchauffeur (récupération partielle)
Le désurchauffeur groupe froid récupère uniquement la chaleur de désurchauffe des gaz chauds haute pression (60 à 90°C) avant qu'ils n'entrent dans le condenseur. Il s'agit d'un échangeur compact installé en série sur le circuit frigorifique.
Avantages :
- Investissement modéré (échangeur compact)
- Installation rapide, peu de modifications hydrauliques
- Température de sortie élevée (50 à 70°C, idéal ECS)
- Pas d'impact sur la condensation du groupe froid
Limites :
- Puissance récupérée limitée (10 à 20% de la puissance frigorifique)
- Disponibilité saisonnière (uniquement quand le groupe froid fonctionne)
2. Récupération totale (condenseur dédié)
La récupération totale utilise un condenseur dédié (neuf ou remplacé). Toute la chaleur rejetée est transférée vers un circuit d'eau. Température de sortie : 35 à 55°C, mais avec un volume produit plus important.
Avantages :
- Puissance récupérée élevée (80 à 100% de la puissance frigorifique)
- Applications multiples : ECS, chauffage, process industriel
- Amélioration du rendement du groupe froid (pression de condensation maîtrisée)
Limites :
- Investissement plus élevé (condenseur à eau, circuit hydraulique, ballon)
- Température de sortie plus basse (35 à 55°C), nécessitant parfois un appoint
- Coordination avec la condensation flottante (gestion des priorités chauffage/froid)
Quel choix pour votre projet ?
- Désurchauffeur : Besoins modérés en ECS, budget limité, installation existante.
- Récupération totale : Besoins importants en chauffage ou process, projet neuf ou rénovation lourde, recherche de performance maximale.

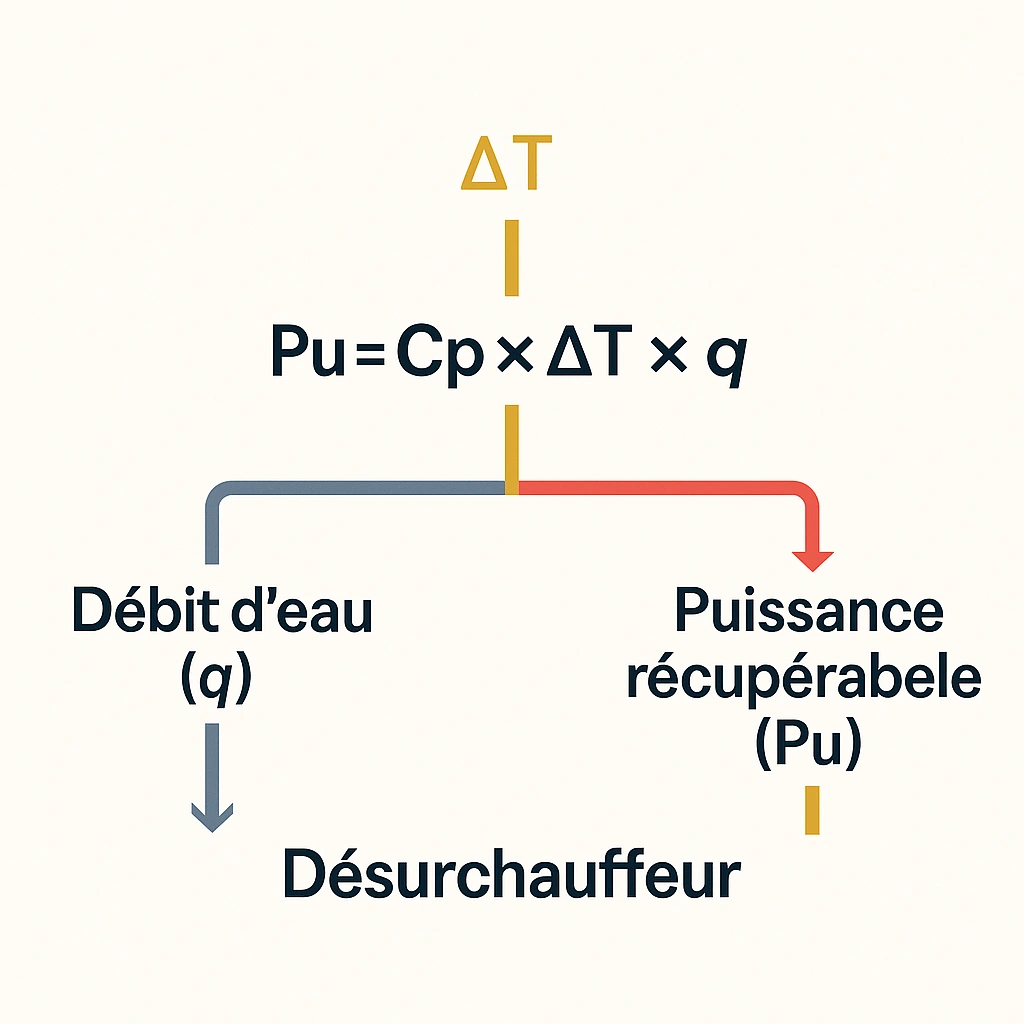

Schémas hydrauliques types et sécurités
Ce système nécessite un circuit hydraulique adapté avec plusieurs sécurités :
Le cas d'un groupe d'eau glacée, avec sa boucle intermédiaire et ses régimes de température propres, est traité à part dans notre article récupération de chaleur sur un groupe d'eau glacée.
Composants principaux
- Échangeur de chaleur : désurchauffeur ou condenseur à plaques
- Ballon de stockage : accumulation d'ECS ou volant thermique chauffage
- Pompe de circulation : assure le débit d'eau côté récupération
- Vanne 3 voies : priorité chaud ou mode by-pass si besoin insuffisant
- Régulation : pilotage des pompes, vannes, consignes de température
Sécurités indispensables
- Pressostat HP : coupure si pression condensation trop élevée
- Sonde de température : contrôle température sortie échangeur
- Vase d'expansion : compensation dilatation circuit eau chaude
- Soupape de sécurité : protection surpression
- Système anti-légionelle : pour ECS (choc thermique périodique >60°C)
À vérifier avant projet
- Simultanéité des besoins froid et chaud (idéal : besoin continu ou stockage tampon)
- Espace disponible pour ballon, échangeur, tuyauterie
- Compatibilité avec la régulation groupe froid existante
- Qualité de l'eau (traitement anti-corrosion, anti-tartre)
Gains et ROI : cas chiffrés supermarché et industrie
Cas 1 – Supermarché (froid commercial)
Contexte :
- Puissance frigorifique : 150 kW
- Besoin ECS : 2 000 litres/jour à 50°C
- Solution : désurchauffeur 30 kW thermique
Gains annuels :
- Économie énergie fossile (gaz) : 50 000 kWh/an
- Gain financier : 3 500 €/an (à 0,07 €/kWh)
- Investissement : 8 000 €
- ROI : 2,3 ans
Ce type d'installation est détaillé dans notre guide groupe froid commercial.
Cas 2 – Industrie agro-alimentaire
Contexte :
- Puissance frigorifique : 400 kW
- Besoin process : chauffage cuve, nettoyage (80 kW continu)
- Solution : récupération totale avec condenseur à plaques
Gains annuels :
- Économie énergie (gaz + électricité évitée) : 300 000 kWh/an
- Gain financier : 22 000 €/an
- Investissement : 45 000 €
- ROI : 2 ans
Ce profil de gains est représentatif des installations en groupe froid industriel, où les besoins process en continu maximisent le potentiel de récupération.
CEE et financements : cadre réglementaire et accompagnement
Depuis l'abrogation d'IND-UT-117 le 1er août 2025, la récupération de chaleur sur groupe froid n'a plus de fiche standardisée en industrie. Le dispositif CEE du ministère de la Transition écologique laisse trois voies selon la configuration, détaillées ci-dessous.
Ce que la fiche HP flottante ne finance pas
Une confusion revient souvent. La fiche CEE IND-UT-116 couvre la régulation permettant d'avoir une haute pression flottante, et elle seule. Un échangeur de récupération ne peut pas être déclaré sous ce code, même installé sur le même groupe. Les deux opérations se déclarent séparément, sous des fiches distinctes.
Les groupes CO₂ transcritique restent les plus favorables à la récupération : les températures de sortie des gaz chauds, entre 80 et 120 °C, permettent une production d'eau chaude sanitaire sans appoint.
Autres fiches potentielles
- Fiche BAT-TH-139 : Récupération de chaleur sur un groupe de production de froid (bâtiments tertiaires)
- Fiche IND-UT-117 : abrogée depuis le 1er août 2025, remplacée selon les cas par IND-UT-137 ou une opération spécifique (installations industrielles, agroalimentaire)
- Fiche IND-UT-137 : PAC de rehausse de température sur la chaleur fatale récupérée, pour relever un flux trop froid vers un usage direct
- Fiches spécifiques sectorielles : selon le secteur d'activité et la configuration, d'autres fiches peuvent s'appliquer
Documents requis pour le dossier CEE
- Attestation sur l'honneur signée (bénéficiaire + professionnel)
- Devis détaillé et factures acquittées
- Photos datées : échangeur installé, ballon de stockage, compteurs thermiques, régulation
- Schéma hydraulique annoté avec points de mesurage
- Preuves de mesurage : compteurs thermique et électrique avec relevés de référence
- Rapport de mise en service incluant les performances constatées
- Note de calcul des économies d'énergie réalisées
Accompagnement et référentiels techniques
Pour maximiser les chances d'acceptation de votre dossier CEE et optimiser le dimensionnement de votre système de récupération, l'ADEME met à disposition des guides techniques sur la valorisation de chaleur fatale. Ces ressources institutionnelles détaillent les meilleures pratiques de conception, de mesurage et de justification des gains énergétiques. Réseau-CEE s'appuie sur ces référentiels pour garantir la conformité réglementaire et sécuriser le versement de vos primes.
Montant indicatif CEE : De 3 000 à 12 000 € selon la puissance thermique récupérée et les économies d'énergie réalisées. Le cumul avec d'autres aides (région, agence de l'eau pour anti-légionelle) peut être possible selon les cas.
Maintenance et monitoring
Une installation de récupération nécessite un suivi régulier pour garantir la performance :
Opérations de maintenance
- Nettoyage échangeurs : détartrage annuel (côté eau chaude), contrôle encrassement (côté fluide frigorigène)
- Contrôle pompes et vannes : lubrification, étanchéité, test de fonctionnement
- Vérification sécurités : pressostat, soupapes, sondes
- Traitement anti-légionelle : chocs thermiques périodiques pour ECS
Intégrez ces opérations à votre contrat de maintenance groupe froid.
Monitoring en temps réel
- Compteur thermique : kWh récupérés, puissance instantanée
- Températures : entrée/sortie échangeur, ballon ECS
- Débit d'eau : vérification circulation
- Pression de condensation : coordination avec la condensation flottante
Une supervision GTB/GTC permet d'optimiser le pilotage et de détecter rapidement les dérives (encrassement, panne pompe, etc.).
Liens utiles
- Désurchauffeur groupe froid
- Fiche CEE IND-UT-116 : détails sur l'éligibilité et le montant des primes
- Prix et ROI récupération chaleur
- Demander une étude de faisabilité gratuite pour évaluer le potentiel de votre installation
FAQ : Récupération de chaleur
Avec un désurchauffeur : 50 à 70°C (idéal ECS). Avec récupération totale : 35 à 55°C (ECS, chauffage, process).
Oui, tant que le groupe froid fonctionne. En hiver, si le besoin froid diminue, la chaleur récupérée aussi. D'où l'intérêt d'un ballon de stockage ou d'un appoint.
Oui, mais il faut coordonner les régulations. La HP flottante cherche à abaisser la pression de condensation, tandis que la récupération de chaleur la maintient à un niveau suffisant pour valoriser la chaleur. Une régulation intelligente permet de concilier les deux. Nous détaillons cet arbitrage, son coût et les trois conditions à réunir dans notre article HP flottante et récupération de chaleur : peut-on combiner les deux.
Parcours projet récupération de chaleur
- Cadrer le besoin : ECS, air neuf, chauffage, température et profil horaire.
- Choisir le montage : désurchauffeur seul ou boucle totale selon niveau de température utile.
- Vérifier les sécurités (soupapes, by-pass, mitigeur) et la régulation priorités froid/chaleur.
- Mesurer : kWh récupérés, température obtenue, impact sur HP flottante.
Comparatif récupération partielle vs totale
| Critère | Désurchauffeur (partielle) | Récupération totale |
|---|---|---|
| Température eau typique | 50-70°C | 35-55°C |
| kWh récupérables | Plus faible, haute température | Plus élevé, température plus basse |
| Impact sur HP flottante | Faible si priorités bien réglées | HP peut remonter, besoin de limite/priotisation |
| Usages | ECS, process nécessitant T° élevée | Air neuf, préchauffage, plancher chauffant |
| Complexité | Faible à moyenne | Moyenne, équilibrage et régulation dédiés |
Scénarios types
| Profil | Puissance froide | Besoin chaleur | Gain attendu |
|---|---|---|---|
| Entrepôt + air neuf | 250 kW | Préchauffage air 15-25°C | Réduction chauffage gaz/élec, amélioration COP |
| GMS + ECS | 150 kW | ECS 50-60°C | kWh ECS gratuits, ROI rapide avec désurchauffeur |
| Process léger | 200 kW | Eau process 35-45°C | Valorisation chaleur fatale, baisse HP en mi-saison |
Cas chiffrés récupération de chaleur (données types)
| Profil | T° utile | Gain attendu | ROI indicatif |
|---|---|---|---|
| ECS via désurchauffeur | 50-60°C | kWh ECS gratuits, faible impact HP | Rapide si besoin ECS constant |
| Air neuf préchauffé | 15-25°C | Réduction chauffage gaz/élec en mi-saison | Rapide si gros débits d'air |
| Process léger | 35-45°C | Valorisation chaleur fatale, COP amélioré | Variable selon profil thermique |
La récupération de chaleur n'est qu'un des leviers d'optimisation d'un groupe froid : pour une vue d'ensemble incluant HP/BP flottante, régulation et désurchauffeur, consultez notre guide d'optimisation groupe froid.
