HP flottante : principe, gains et conditions d'application
La HP flottante (haute pression flottante ou condensation flottante) adapte la pression de condensation de vos groupes froids aux conditions extérieures. Cette optimisation simple et efficace permet de réduire la consommation électrique de 10 à 20% avec une prise en charge possible à 100% par les primes CEE. Éligible via la fiche IND-UT-134.
Pour chiffrer votre projet, consultez les prix et ROI de la HP flottante et la prime CEE HP flottante.
Demandez votre étude gratuite
Nos experts vous recontactent sous 24h
Définition
Le principe consiste à faire varier la pression de condensation (et donc la température de condensation) en fonction de la température extérieure. Plus la température extérieure est basse, plus la pression de condensation peut être abaissée, réduisant ainsi le travail du compresseur.
Checklist de déploiement
- Capteurs extérieurs et sondes pression étalonnés et logués.
- Variateurs ou pilotage ventilateurs disponibles sur le condenseur.
- Supervision prête à historiser les consignes et alarmes HP.
- Plan de bascule et consigne haute fixe en cas de dérive météo ou givre.
Indicateurs à suivre
- kWh compresseurs avant/après ajustement de la consigne HP.
- Plages de pression de condensation atteintes (mini/médiane/maxi) par saison.
- Alarmes HP/ventilation et déclenchements de limites de sécurité.
- Températures produit ou chambres sensibles pour vérifier la stabilité.
Principe de fonctionnement :
- En hiver ou mi-saison : température extérieure basse → pression de condensation abaissée → compresseur moins sollicité → économies d'énergie.
- En été : température extérieure haute → pression de condensation plus élevée (mais toujours optimisée) → maintien de la puissance frigorifique.
La régulation agit sur la vitesse des ventilateurs du condenseur (via variateurs de vitesse) ou sur la surface d'échange (condenseurs à eau).
À retenir
Cette optimisation est passive : elle ne modifie pas la puissance frigorifique, elle réduit la consommation électrique pour la même production de froid. Elle améliore le COP du groupe froid.

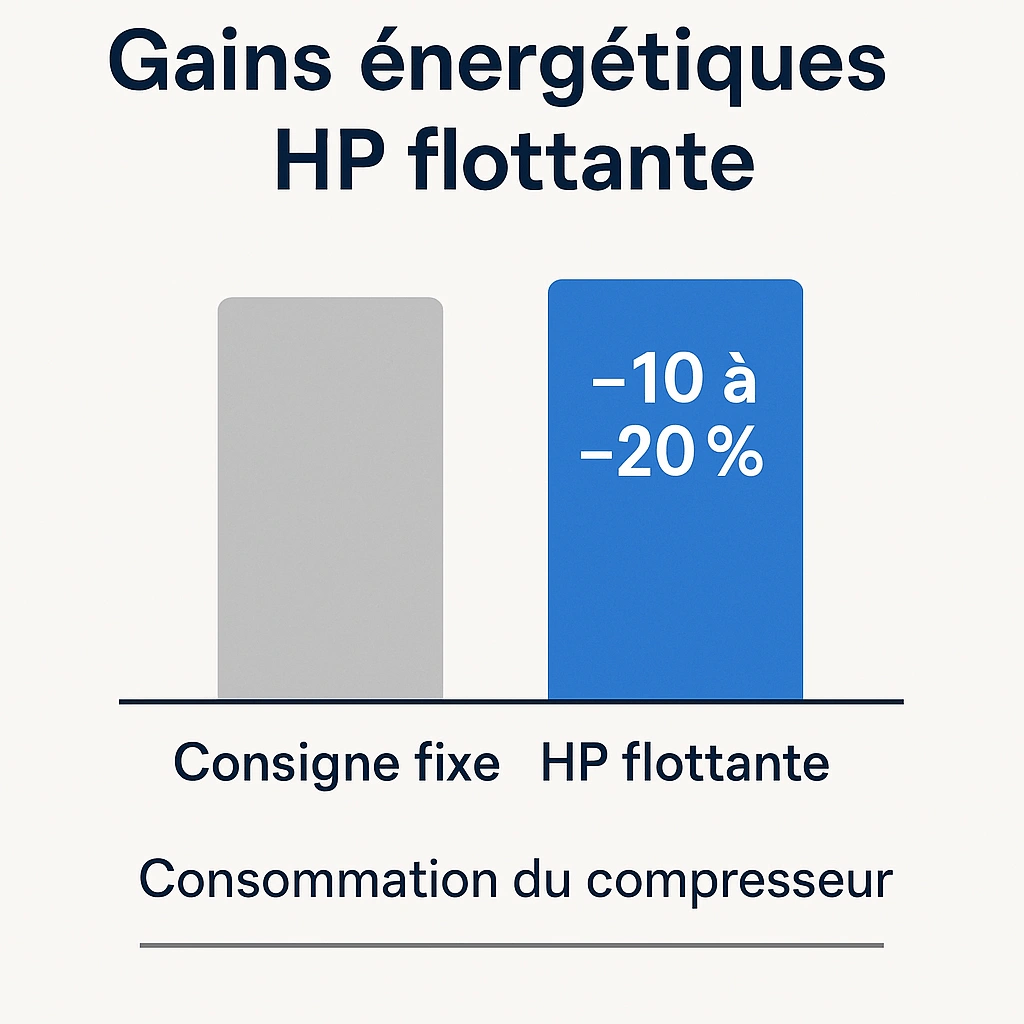

Bénéfices énergétiques : 10 à 20% d'économies
Les gains sont significatifs et varient selon :
- La zone climatique (plus le climat est froid, plus les gains sont importants)
- Le type de condenseur (aéroréfrigérant, évaporatif, à eau)
- Le régime de fonctionnement (froid positif, négatif)
- La régulation initiale (fixe ou déjà optimisée)
Exemple 1 - Groupe froid industriel (froid positif) :
- Puissance frigorifique : 200 kW
- Consommation annuelle avant optimisation : 350 000 kWh
- Gain : 15%
- Économies : 52 500 kWh/an, soit environ 7 875 €/an (à 0,15 €/kWh)
Exemple 2 - Centrale frigorifique GMS (froid négatif) :
- Puissance frigorifique : 500 kW
- Consommation annuelle : 900 000 kWh
- Gain : 12%
- Économies : 108 000 kWh/an, soit environ 16 200 €/an (à 0,15 €/kWh)
Chiffres clés
ROI typique : Entre 2 et 4 ans selon
l'installation et les aides CEE.
Amélioration du COP : +0,3 à +0,5 point en
moyenne.
Compatibilités et conditions d'application
Cette solution s'applique sur la majorité des groupes froids existants ou neufs :
Types de groupes froids
- Centrales frigorifiques (froid commercial, GMS, logistique)
- Chillers industriels (process, climatisation)
- Groupes de production d'eau glacée
Fluides frigorigènes
- HFC, HFO, NH₃ (ammoniac)
- CO₂ transcritique (avec adaptation spécifique pour le gas cooler)
Conditions techniques requises
- Capteur de pression haute (manomètre HP)
- Sonde de température extérieure
- Régulateur électronique programmable
- Variateurs de vitesse disponibles (ventilateurs, pompes) régulation groupe froid en place -->
Mise en œuvre
L'installation de cette régulation passe par plusieurs étapes :
1. Audit technique préalable
Analyse de l'installation existante : type de condenseur, régulation en place, historique de consommation, profil de charge thermique. Simulation des gains potentiels.
2. Ajout ou mise à niveau des capteurs
Installation d'un capteur de pression HP et d'une sonde de température extérieure si absents. Vérification de la compatibilité avec le régulateur.
3. Configuration du régulateur
Programmation de la loi de condensation flottante : consigne de pression HP en fonction de la température extérieure. Définition des plages de fonctionnement et des sécurités.
4. Pilotage des organes de condensation
- Condenseur à air : pilotage des variateurs de vitesse des ventilateurs.
- Condenseur à eau : pilotage de la vanne de régulation du débit d'eau de refroidissement.
5. Intégration à la supervision (GTB/GTC)
La supervision permet de visualiser en temps réel la pression HP, la température extérieure, la vitesse des ventilateurs et les gains réalisés. Elle facilite le suivi et l'optimisation continue.
Points de vigilance
- Risque de givrage des évaporateurs si la BP n'est pas également flottante.
- Nécessité d'une régulation fine pour éviter les instabilités.
- Formation des opérateurs à la nouvelle logique de fonctionnement.
Mesure et preuve des gains
Pour valoriser financièrement les économies d'énergie (CEE, subventions), la mesure des gains est indispensable :
Indicateurs clés
- Consommation électrique : mesurée par des compteurs kWh avant/après.
- COP réel : calculé à partir de la puissance frigorifique et électrique.
- Pression de condensation moyenne : vérification de l'abaissement effectif.
- Temps de fonctionnement des compresseurs : réduction significative.
Méthodologie
- Mesure sur une période de référence (12 mois idéalement) avant optimisation.
- Mesure sur une période équivalente après optimisation.
- Analyse des données et calcul des économies nettes.
- Fourniture de preuves techniques : photos, schémas, rapports.
- Intervention par un professionnel qualifié (RGE, frigoriste).
CEE et conformité
La HP flottante est éligible aux Certificats d'Économies d'Énergie (CEE) via la fiche IND-UT-134 (Système de régulation et de mesurage des utilités). Le dispositif CEE du ministère de la Transition écologique encadre strictement les critères d'éligibilité : mesurage permanent des consommations, régulation automatique et intervention par un professionnel qualifié (RGE, frigoriste). Nous vous accompagnons pour le montage du dossier et la justification technique des gains.
Pour dimensionner correctement votre projet, l'ADEME met à disposition des entreprises des guides méthodologiques sur l'efficacité énergétique des installations frigorifiques. Ces ressources complètent notre accompagnement opérationnel, de l'audit initial au suivi de performance post-installation.
Liens utiles
- Prix et ROI HP flottante : fourchettes d'investissement et retour sur investissement selon votre profil.
- Récupération de chaleur : valorisez la chaleur fatale de vos groupes froids pour maximiser vos économies.
- Contactez-nous pour une étude personnalisée et un devis gratuit.
Scénarios types
| Profil | Puissance froide | Gain estimé | ROI indicatif |
|---|---|---|---|
| Entrepôt logistique (climat tempéré) | 200 kW | 10-15% (ventilation variable + consigne flottante) | 18-30 mois |
| Agroalimentaire (climat froid) | 300 kW | 15-20% (longues périodes froides) | 12-24 mois |
| GMS / retail | 120 kW | 8-12% (ouverture prolongée, charges variables) | 24-36 mois |
Pour connaître les spécificités d'implantation dans l'industrie et la logistique, consultez la page secteur groupe froid industriel. Nos équipes répondent également aux questions récurrentes dans la FAQ.
Comparatif : HP flottante vs consigne fixe
| Critère | Consigne fixe | HP flottante |
|---|---|---|
| Pression de condensation | Constante (ex. 32-35°C) | Variable selon météo (baisse en hiver/mi-saison) |
| Consommation compresseurs | Plus élevée, peu d'adaptation | -10 à -20% selon climat et régulation |
| Stabilité frigorifique | Stable mais énergivore | Stable si limites/alarme HP bien paramétrées |
| Complexité de mise en œuvre | Faible | Faible à moyenne (régulation + capteurs fiables) |
| Maintenance | Standard | Surveillance consignes/variations, nettoyage condenseurs |
Questions fréquentes
La HP flottante (haute pression flottante ou condensation flottante) est une régulation qui adapte la pression de condensation du groupe froid à la température extérieure. L'objectif est de réduire le travail du compresseur et donc la consommation électrique, sans impacter la production de froid.
Les gains varient de 10 à 20% de réduction de la consommation électrique annuelle, selon le climat, le type d'installation et la régulation existante. Les économies sont maximales en mi-saison et en hiver.
Oui, elle fonctionne avec les HFC (R404A, R134a, R407C), les HFO (R513A, R1234ze), le NH₃ (ammoniac) et le CO₂ (avec adaptation spécifique pour le gas cooler). Pour les définitions complètes, consultez notre glossaire des fluides frigorigènes.
Oui, elle est éligible aux Certificats d'Économies d'Énergie (CEE) via la fiche IND-UT-134. Nous vous accompagnons pour le montage du dossier et l'obtention de la prime.
Le retour sur investissement (ROI) se situe généralement entre 2 et 4 ans, grâce aux économies d'énergie réalisées et aux aides CEE qui réduisent le coût initial de l'investissement.
Oui, c'est même recommandé pour maximiser les gains. Elle optimise la condensation (côté chaud) et la BP flottante (basse pression flottante) optimise l'évaporation (côté froid). Ensemble, elles peuvent générer jusqu'à 25% d'économies.
Optimisez votre groupe froid dès maintenant !
Nos experts vous accompagnent de l'audit à la mise en œuvre pour des économies garanties.
Cas chiffrés HP flottante (données types)
| Profil | Puissance | Gain | ROI indicatif |
|---|---|---|---|
| Entrepôt logistique (climat tempéré) | 200 kW | ≈ 12% (HP flottante + ventilation variable) | 18-30 mois |
| Agroalimentaire (climat froid) | 300 kW | ≈ 18% (longues périodes froides) | 12-24 mois |
| GMS / retail | 120 kW | ≈ 10% (charges variables, longues amplitudes horaires) | 24-36 mois |
